Технология изготовления фундамента для откатных ворот

Наверняка каждый владелец своего дома задумывался о воротах, которые могут защищать их владения. Существует много разновидностей ворот, но самым популярным является устройство откатных. Поэтому не удивительно, что всех интересует вопрос, как сделать фундамент для откатных ворот своими руками.

Основа конструкции откатных ворот это консольные блоки – тележки с роликами по которым ходит непосредственно полотно ворот. Блоки имеют армированный фундамент на глубину промерзания почвы.

Фундамент требуется специальный, поэтому первым делом необходимо рассчитать и разметить котлован, затем вырыть грунт примерно на 25 см больше, чем граница промерзания. После этого следует изготовить и установить закладную, которая является конструкцией, включающей в себя швеллеры, представляющие собой металлические изделия П-образной формы, и арматуру. При этом закладная устанавливается таким образом, чтобы боковая полка швеллера хорошо прилегала к столбу, а верхняя поверхность получалась горизонтально к линии проема. После того как будут проведены все расчеты и верно вставлена закладная, можно приступать к заливке бетона и установке ворот своими руками.

Как сделать фундамент своими руками?

Схема устройства откатных ворот. Для уменьшения качаний створки в открытом состоянии используется плата от боковых качаний, выполненная в виде скобы с непачкающимися резиновыми роликами

Итак, фундамент предназначен для закрепления конструктивных элементов ворот – консольных блоков, которые служат для удержания откатных ворот. Вместе с этим это армированный блок из бетона, находящийся в грунте и имеющий прямоугольную форму. Устанавливать фундамент своими руками следует с внутренней стороны ограждения и сбоку от проездной линии. В том случае если ворота будут открываться вправо, то и фундамент будет располагаться с правой стороны от линии проезда.

При проектировании фундамента следует соблюдать определенные размеры. Так, длина фундамента должна быть не меньше, чем половина ширины проема для ворот. Ширина порядка 60 см, а глубина не менее, чем глубина промерзания грунта. Данные размеры позволяют исключить вероятность перекоса фундамента и не нарушить эксплуатацию ворот. Соблюдая эти размеры, ваш фундамент, сделанный своими руками, а также сами ворота прослужат не один год.

Материалы и необходимый инструмент для фундамента:

Схема бетонирования основания откатных ворот. Швеллер 200 мм укладывается вплотную к столбу. Швеллер 160 мм укладывается с отступом 50 мм от столба. Закладные в столбах монтируются “заподлицо”.

1. Бетонная смесь. От ее качества будет зависеть качество изготовления и срок эксплуатации.
2. Арматурный каркас. Данная конструкция является пространственной и выполнена из металлической арматуры.
3. Опорный швеллер – необходим для того, чтобы закрепить консольные блоки и электрический привод ворот.
4. Тес для изготовления опалубки.

Арсенал инструмента для выполнения работ:

• набор плотника: ножовка, молоток, уголок для изготовления опалубки под фундамент;
• лопата штыковая и совковая, лом для устройства ямы;
• сварочный аппарат для сваривания арматурной решетки;
• бетономешалка ручная или электрическая;
• строительный уровень, измерительная рулетка.

Технология изготовления фундамента

Схема фундамента для откатных ворот. Верхняя плоскость швеллера – это условный «ноль» конструкции ворот. От положения этой плоскости (выше или ниже дороги) зависит дорожный просвет.

После того как будут выполнены расчеты размеров фундамента, необходимо выкопать яму своими руками, которая будет соответствовать им. Затем опустить в нее арматурный каркас. При этом ширина передней части каркаса должна немного смещаться от края проема. А высота верхней выступающей части должна заглубиться на 10 см ниже поверхности земли. Сам же каркас должен располагаться строго в горизонтальной плоскости и быть надежно зафиксированным. При заливке не должно произойти его смещения. Когда каркас будет зафиксирован, яму следует залить бетоном примерно на 2/3 высоты и подождать, пока он отстоится, чтобы стать прочным.

Теперь можно приступать к установке трех поперечных швеллеров между частями арматурного каркаса, которые выступают.

Важно знать, что, изготавливая фундамент своими руками, нужно выровнять швеллеры по горизонтальной и вертикальной плоскости.

Затем они привариваются к арматуре, и все заливается оставшимся бетоном и оставляется для выдержки. В летнее время будет достаточно 5-ти дней, а в зимнее – потребуется не менее 12-ти. В результате выполненных манипуляций должен получиться фундамент с тремя поперечными швеллерами, расположенными на 5-6 см ниже, чем уровень проезжей части, и абсолютно ровный.

Каркас фундамента для откатных ворот изготавливается из швеллера и арматуры (уголка).

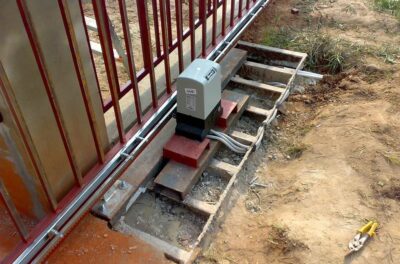

Далее фундамент для ворот своими руками требует приваривания основного швеллера и швеллера привода. Для этого требуется на основание из установленных швеллеров уложить основной швеллер и расположить его на линии, по которой будет происходить открытие откатных ворот. Важно учесть толщину ворот для того, чтобы не расположить швеллер чересчур близко к забору, иначе ворота не смогут двигаться и будут цепляться за столбы. Выставили – можно приваривать к основанию. Дальше будем варить швеллер, предназначенный под продолжения привода.

Для этого в верхней части столба нужно установить металлическую закладную. Важно учесть, что делать это нужно с той стороны, с которой расположен фундамент для откатных ворот, сделанный своими руками. Если вы забудете про эту закладную, то верхняя часть столба разрушится или при монтаже скобы, или во время эксплуатации. Рекомендуется связать и сварить закладную с арматурой колонны или с внутренним наполнением столба для того, чтобы фундамент для откатных ворот был более прочным. То, что осталось открытым от фундамента, можно перекрыть керамической или тротуарной плиткой. Благодаря этому фундамент, сделанный своими руками, прослужит намного дольше.

Разметка ямы под фундамент

В грунте, рядом с забором выкапывается траншея П образной формы для установки каркаса глубиной не менее 1600 мм, шириной не менее 400 мм.

Важно правильно разметить яму, поэтому это вынесено отдельным пунктом, чтобы все было понятно. Для начала следует в стороне от откатных ворот, вдоль забора, начиная от края проема, отложить расстояние, которое будет равно расстоянию половины ширины проезда.

Затем от плоскости забора нужно отступить примерно 40-50 см в сторону территории. Сделав это по всей длине отрезка, вы получите периметр ямы, который необходим для того, чтобы сделать бетонное основание своими руками.

В том случае если заборные столбы не могут использоваться в качестве опоры для откатных ворот, то рекомендуется сделать яму с противоположной стороны проема под ответный столб. Эта яма должна располагаться так, чтобы столб, установленный в ней, примыкал изнутри к линии проема и не зауживал проем.

Технология изготовления закладного элемента

Для того чтобы изготовить закладной элемент своими руками, потребуется швеллер 20, длина которого будет равна длине ямы, предназначенной под бетонное основание. Также для изготовления закладной для сдвижных ворот потребуется арматура d12. Сначала следует приварить к швеллеру отрезки арматуры длиной по 100 см, а затем приварить из той же арматуры поперечные связи.

Получившуюся закладную конструкцию следует опустить в яму арматурой вниз и зафиксировать таким образом, чтобы сбоку швеллер плотно прилегал к заборному столбу. При этом тело швеллера нужно расположить так, чтобы оно было строго горизонтально и параллельно линии ворот.

Пучок проводов должен выходить в месте установки электропривода, это примерно посередине фундамента ( А ). Точка выхода пучка отстоит от наружного края швеллера на 5-7 см ( Б ). Роликовые опоры позволяют регулировать дорожный просвет от 90 мм до 150мм ( B ).

От того, на какой высоте вы заложите данный элемент, будет зависеть зазор, который останется от калитки или откатных ворот до полотна дороги. Этот зазор можно будет увеличить за счет регулировочных площадок, а вот уменьшить уже не удастся.

После того как будет установлен закладной элемент, яму следует залить бетоном. При этом следует помнить о том, что бетон не должен полностью перекрывать закладной элемент, так как это помешает дальнейшей установке ворот. Хочется отметить, что данная ошибка самая распространенная среди тех, кто делает фундамент под откатные ворота своими руками.

После того как бетон будет залит, нужно дождаться его высыхания, то есть 2-5 суток, в зимнее время немного больше, а если следовать СНиПам, то и вовсе не менее 28 суток.

Все, на этом устройство фундамента для откатных ворот своими руками можно считать законченным.
